سیستم شبکه‌ای پنلی

تایل سقفی فلزی برای فضاهای اداری، تجاری و پروژه‌های بزرگ

تایل سقفی فلزی سیستمی پنلی از تایل‌های گالوانیزه یا آلومینیوم با پوشش الکترواستاتیک است که سطحی منظم، ماژولار و قابل‌تعویض می‌سازد. این سیستم زمانی انتخاب می‌شود که نظم بصری، نگهداری آسان، عملکرد آکوستیک با پانچ و امکان هماهنگی تأسیساتی اهمیت داشته باشد. قابلیت بررسی برای فضاهای بهداشتی و سازگاری با سیستم‌های تابشی CBI Europe، دامنه کاربرد آن را گسترده می‌کند.

سیستم تایل فلزی — سقف کاذب فلزی مهندسی‌شده آویزسازه

منطق مهندسی این سیستم

  • نصب سریع در مرحله ساخت و دسترسی آسان به پلنوم در بهره‌برداری
  • مقاومت بالا در برابر رطوبت، سایش و خوردگی با سطح یکنواخت و بادوام
  • طراحی پانچ ویژه به همراه پشم‌سنگ برای عملکرد آکوستیک
  • قابلیت بررسی برای سازگاری با سیستم‌های تابشی CBI Europe
  • تنوع نوع نصب: نمایان، مخفی و کلیپ‌این براساس نیاز پروژه
  • سطح منظم و ماژولار برای تعویض‌پذیری و کنترل دیتیل
آناتومی سیستمدیاگرام فنی سیستم — در حال آماده‌سازی
  1. 1تایل فلزی (پنل)
  2. 2سازه نگهدارنده (گرید)
  3. 3آویز
  4. 4فضای پلنوم
  5. 5دسترسی تأسیسات (MEP)

مشخصات فنی

مقادیر گواهی‌شده‌ای که هنوز تأیید نشده‌اند با عبارت «نیازمند تأیید واحد مهندسی آویزسازه» مشخص شده‌اند.

دانلود مشخصات فنی PDFدیتاشیت در حال آماده‌سازی
مشخصات فنی
نوع سیستم
سقف پنلی / تایل فلزی
متریال
گالوانیزه یا آلومینیوم
ضخامت ورق
۰٫۵ / ۰٫۶ / ۰٫۷ میلی‌متر
ابعاد استاندارد
۶۰۰×۶۰۰ / ۶۰۰×۱۲۰ میلی‌متر
نوع نصب
نمایان / مخفی / کلیپ‌این — نیازمند تأیید پروژه
نوع پنل
ساده / پانچ / آکوستیک
پوشش رنگ
رنگ پودری الکترواستاتیک، ۲۵ میکرون
رنگ‌بندی
رنگ‌های استاندارد و سفارشی پروژه
گزینه آکوستیک
پانچ به همراه پشم‌سنگ یا جاذب صوتی
مقدار NRC
نیازمند تأیید واحد مهندسی آویزسازه
سازگاری با CBI Europe
قابل بررسی و طراحی براساس نیاز پروژه
دسترسی به پلنوم
از طریق بازشدن یا جابه‌جایی تایل
مقاومت رطوبتی
وابسته به متریال، پوشش و شرایط محیطی
قابلیت شست‌وشو
نیازمند تأیید براساس نوع پوشش و کاربری
مناسب فضای استریل
نیازمند تأیید مشخصات بهداشتی پروژه
کلاس آتش
نیازمند تأیید واحد مهندسی آویزسازه
وزن تقریبی
نیازمند تأیید واحد مهندسی آویزسازه
کاربردها
بیمارستان، اداری، بانک، فرودگاه، مراکز تجاری

این سیستم برای کجا مناسب است؟

بیمارستان و فضای درمانی

به دلیل سطح منظم، دسترسی کنترل‌شده و امکان بررسی پوشش بهداشتی.

اداری و بانکی

برای ظاهر منظم، نگهداری آسان و دسترسی دوره‌ای به تأسیسات.

فرودگاه و فضای عمومی

برای دوام، ماژولار بودن و تعویض‌پذیری در بهره‌برداری طولانی.

فضاهای آکوستیک

با پانچ و جاذب صوتی براساس طراحی مهندسی.

چه زمانی این سیستم پیشنهاد نمی‌شود؟

  • فضاهایی که هدف اصلی آن‌ها ریتم عمودی یا عمق بصری شدید است
  • پروژه‌هایی که نیاز به بازبودن کامل پلنوم دارند

نمونه اجرا

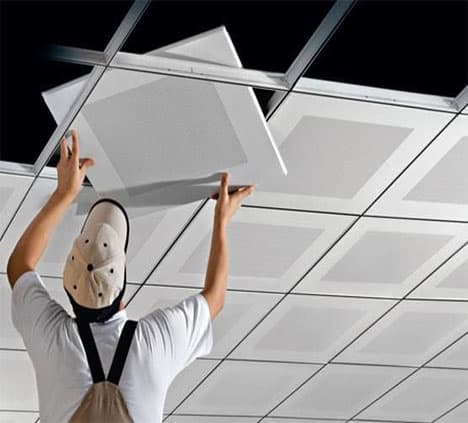

نمونه اجرای تایل فلزی در فضای اداری منظم
نمونه اجرای تایل فلزی در فضای اداری منظم

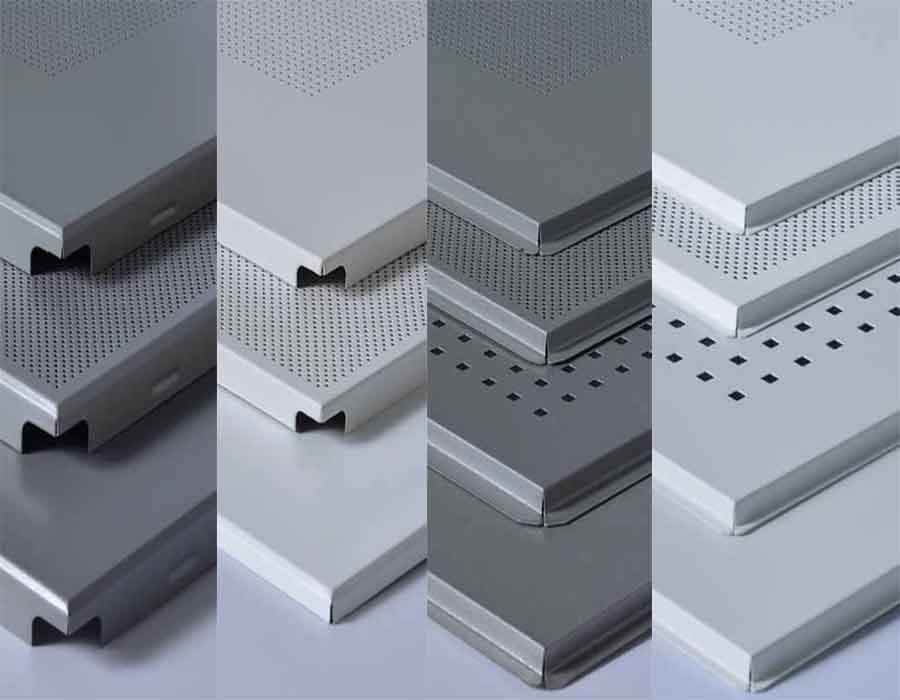

سطح ماژولار تایل با دسترسی کنترل‌شده به پلنوم
سطح ماژولار تایل با دسترسی کنترل‌شده به پلنوم

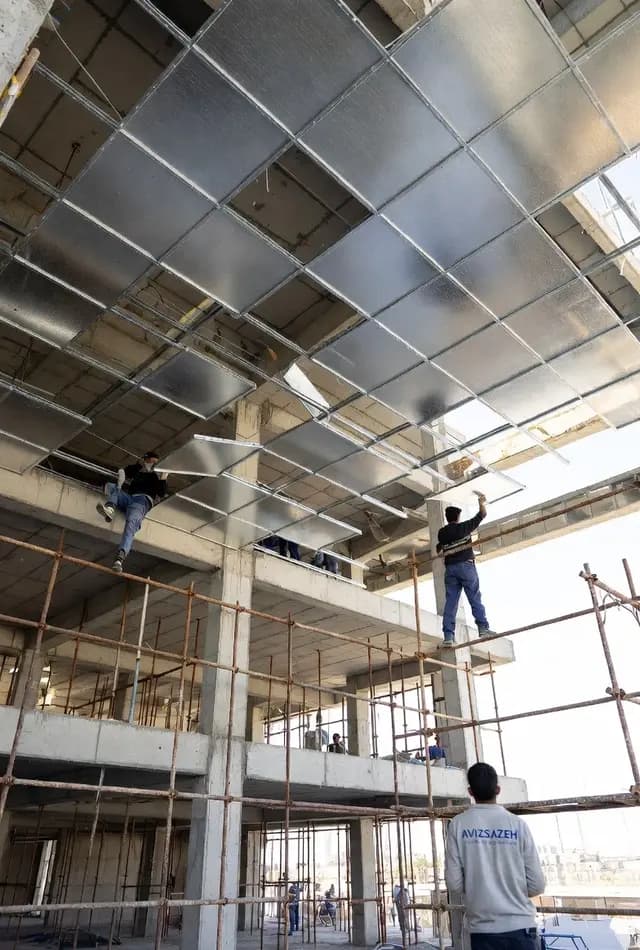

دیتیل تایل پانچ آکوستیک
دیتیل تایل پانچ آکوستیک

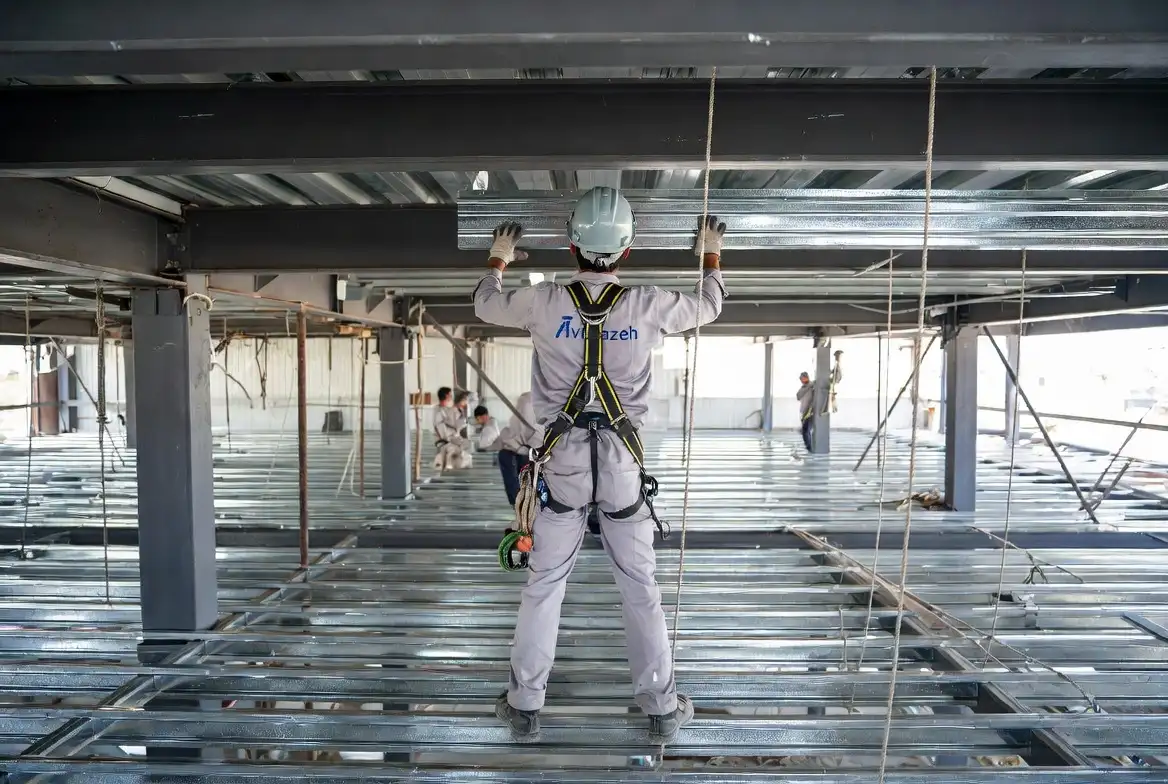

تایل فلزی در فضای عمومی بزرگ‌مقیاس
تایل فلزی در فضای عمومی بزرگ‌مقیاس

تنوع طراحی و سفارشی‌سازی

ابعاد

۶۰۰×۶۰۰ / ۶۰۰×۱۲۰ میلی‌متر

نوع نصب

نمایان / مخفی / کلیپ‌این

نوع پنل

ساده / پانچ / آکوستیک

رنگ‌بندی

رنگ‌های استاندارد و سفارشی پروژه

پوشش

رنگ پودری الکترواستاتیک، ۲۵ میکرون

گزینه آکوستیک

پانچ به همراه پشم‌سنگ

جزئیات تخصصی

یکپارچگی با سیستم‌های تابشی و CBI Europe

تایل فلزی قابلیت بررسی برای یکپارچگی با سیستم‌های تابشی و CBI Europe را دارد؛ اما این قابلیت باید براساس طراحی مکانیکی، عملکرد حرارتی، منطق دسترسی، نوع پنل و نقشه‌های هماهنگی ارزیابی شود. این سازگاری یک قابلیت طراحی‌محور است و بدون بررسی مهندسی پروژه به‌صورت قطعی ادعا نمی‌شود.

چه زمانی این سیستم را انتخاب کنید؟

این سیستم را زمانی انتخاب کنید که:

  • سطح منظم، ماژولار و قابل‌تعویض با دیتیل کنترل‌شده می‌خواهید
  • عملکرد آکوستیک با پانچ و جاذب صوتی نیاز است
  • هماهنگی با سیستم تابشی CBI Europe در دستور کار است
  • فضای بهداشتی یا استریل با مشخصات تأییدشده مدنظر است

مستندات بصری

این بصری‌ها برای مستندسازی فنی کامل سیستم در حال تهیه هستند.

  • در حال آماده‌سازیجزئیات تایل پانچ آکوستیک
  • در حال آماده‌سازیمقطع پانچ به همراه پشم‌سنگ
  • در حال آماده‌سازیمقایسه گرید مخفی و نمایان
  • در حال آماده‌سازیتصویر کاربری بیمارستانی یا استریل
  • در حال آماده‌سازیتصویر یا جانمای هماهنگی با سقف تابشی CBI

پرسش‌های متداول

تفاوت تایل فلزی ساده و آکوستیک چیست؟

تایل ساده سطحی بدون پانچ است و عملکرد آکوستیک ویژه‌ای ندارد؛ تایل آکوستیک با پانچ و لایه پشم‌سنگ یا جاذب صوتی، انعکاس صدا را کاهش می‌دهد. مقدار دقیق جذب (NRC) نیازمند تأیید واحد مهندسی آویزسازه است.

آیا تایل فلزی برای بیمارستان مناسب است؟

تایل فلزی به دلیل سطح منظم و دسترسی کنترل‌شده گزینه‌ای متداول برای فضاهای درمانی است؛ اما مناسب‌بودن برای فضای استریل به تأیید مشخصات بهداشتی، نوع پوشش و قابلیت شست‌وشوی پروژه وابسته است.

تایل فلزی چگونه دسترسی به پلنوم را فراهم می‌کند؟

هر تایل به‌صورت مستقل با بازشدن یا جابه‌جایی قابل برداشتن است و دسترسی موضعی به تأسیسات پشت سقف را فراهم می‌کند، بدون آن‌که کل سطح مختل شود.

آیا تایل فلزی با سیستم‌های تابشی قابل هماهنگی است؟

بله، قابلیت بررسی برای هماهنگی با سیستم‌های تابشی و CBI Europe وجود دارد؛ اما این هماهنگی به طراحی مکانیکی، عملکرد حرارتی، نوع پنل و نقشه‌های هماهنگی وابسته است و باید توسط واحد مهندسی تأیید شود.

آیا این سیستم برای پروژه شما مناسب است؟

مشخصات فنی پروژه را برای انتخاب بین تایل ساده، آکوستیک یا تأسیساتی ثبت کنید.

پس از ثبت، تیم مهندسی آویزسازه مشخصات پیشنهادی سیستم را برای بررسی اولیه آماده می‌کند.
