سیستم شبکه‌ای دوبعدی

سقف کاذب گریلیوم؛ دسترسی کامل به تأسیسات و ریتم معماری باز

سقف سلول‌باز یا گریلیوم، سیستمی شبکه‌ای از پروفیل‌های U نر و ماده است که سطحی باز و دارای عمق بصری می‌سازد و دید به پلنوم را حفظ می‌کند. این سیستم زمانی انتخاب می‌شود که دسترسی سریع و مکرر به تأسیسات MEP، نصب سریع و عمق بصری باز اهمیت داشته باشد. عبور آزاد نور و هوا، آن را برای مال‌ها، مراکز تجاری و پایانه‌های پرتردد مناسب می‌کند.

سیستم سقف سلول‌باز (گریلیوم) — سقف کاذب فلزی مهندسی‌شده آویزسازه

منطق مهندسی این سیستم

  • توزیع بار دوبعدی و تعادل یکنواخت در کل شبکه
  • انعطاف بالا برای یکپارچه‌سازی تأسیسات مکانیکی و برقی (MEP)
  • پنل‌های فلزی سبک با مقاومت مکانیکی بالا و نصب سریع
  • دسترسی کامل و فوری به فضای پلنوم برای نگهداری و تعمیرات
  • عبور آزاد نور و هوا برای عمق بصری باز و تهویه طبیعی
  • مکانیزم اتصال شبکه‌ای پروفیل U نر و ماده برای اجرای منظم
آناتومی سیستمدیاگرام فنی سیستم — در حال آماده‌سازی
  1. 1پروفیل U (سلول)
  2. 2شبکه نگهدارنده
  3. 3آویز
  4. 4فضای پلنوم
  5. 5دسترسی تأسیسات (MEP)

مشخصات فنی

مقادیر گواهی‌شده‌ای که هنوز تأیید نشده‌اند با عبارت «نیازمند تأیید واحد مهندسی آویزسازه» مشخص شده‌اند.

دانلود مشخصات فنی PDFدیتاشیت در حال آماده‌سازی
مشخصات فنی
نوع سیستم
سقف شبکه‌ای باز / گریلیوم
متریال
آلومینیوم یا فلز تأییدشده پروژه
ضخامت ورق
۰٫۵ میلی‌متر
ابعاد ماژول
۶۰۰×۶۰۰ میلی‌متر
اندازه سلول
نیازمند تأیید واحد مهندسی آویزسازه
ارتفاع پروفیل U
نیازمند تأیید واحد مهندسی آویزسازه
درصد سطح باز
وابسته به ابعاد سلول و پروفیل
پوشش رنگ
رنگ پودری الکترواستاتیک، ۲۵ میکرون
رنگ‌بندی
رنگ‌های استاندارد و سفارشی پروژه
مکانیزم اتصال
پروفیل‌های U نر و ماده / اتصال شبکه‌ای
سیستم تعلیق
آویز، کریر و شبکه نگهدارنده
دسترسی به پلنوم
بسیار بالا / دسترسی سریع
یکپارچگی با MEP
روشنایی، HVAC، اعلام و اطفای حریق
قابلیت عبور هوا و نور
بالا
کلاس آتش
نیازمند تأیید واحد مهندسی آویزسازه
وزن تقریبی
نیازمند تأیید واحد مهندسی آویزسازه
کاربردها
مراکز تجاری، مال‌ها، پایانه‌ها، فضاهای عمومی پرتردد

این سیستم برای کجا مناسب است؟

مراکز تجاری و مال‌ها

برای حفظ عمق بصری و دسترسی سریع به تأسیسات بالای سقف.

پایانه‌های حمل‌ونقل

برای هماهنگی با MEP و نگهداری آسان در فضاهای بزرگ.

فضاهای عمومی پرتردد

برای نصب سریع و تعمیرات آسان بدون مختل‌کردن بهره‌برداری.

فضاهای با پلنوم فعال

برای دسترسی مستمر به تأسیسات پشت سقف.

چه زمانی این سیستم پیشنهاد نمی‌شود؟

  • فضاهایی که باید پلنوم کاملاً پنهان باشد
  • فضاهای بسیار آلوده یا پرگردوغبار بدون برنامه نگهداری منظم
  • فضاهای استریل که سطح بسته و قابل شست‌وشوی کامل می‌خواهند

نمونه اجرا

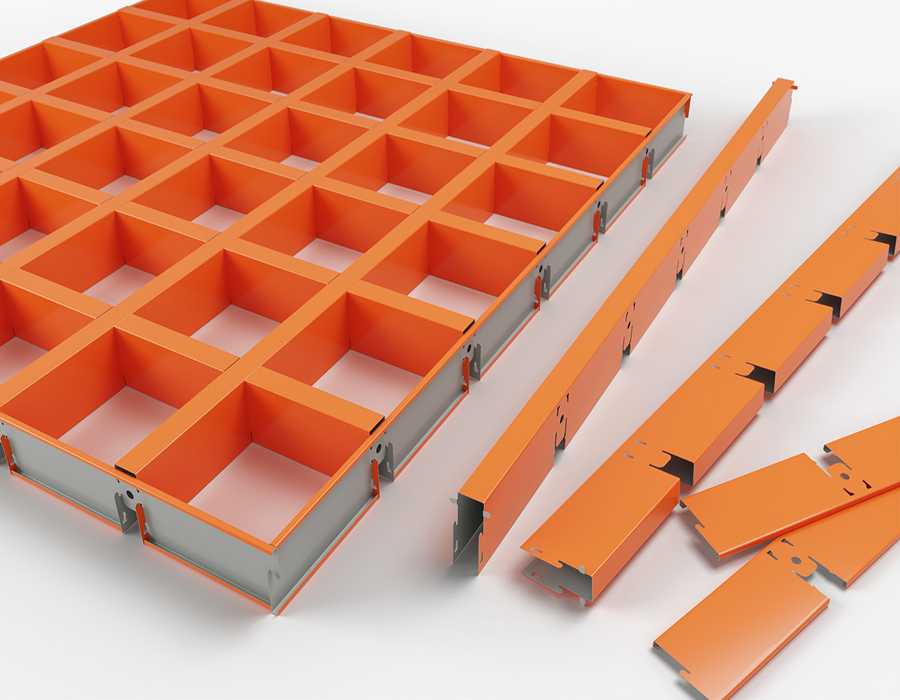

نمونه اجرای سقف گریلیوم در مرکز تجاری پرتردد
نمونه اجرای سقف گریلیوم در مرکز تجاری پرتردد

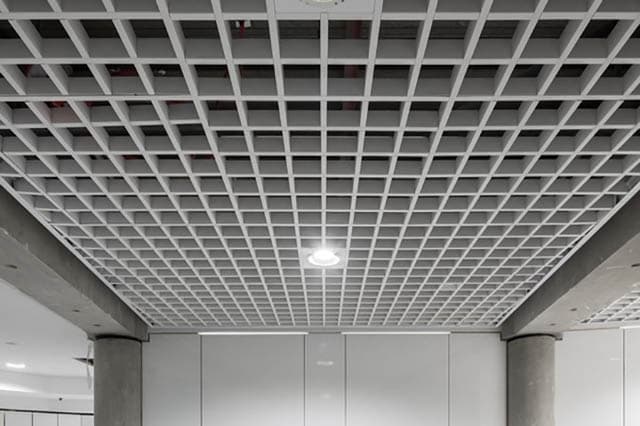

شبکه باز گریلیوم با دید به پلنوم و تأسیسات
شبکه باز گریلیوم با دید به پلنوم و تأسیسات

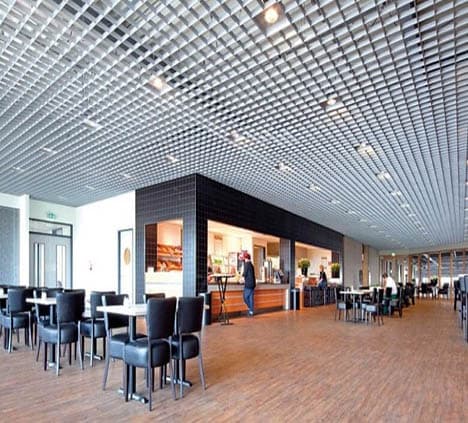

دیتیل اتصال پروفیل U نر و ماده
دیتیل اتصال پروفیل U نر و ماده

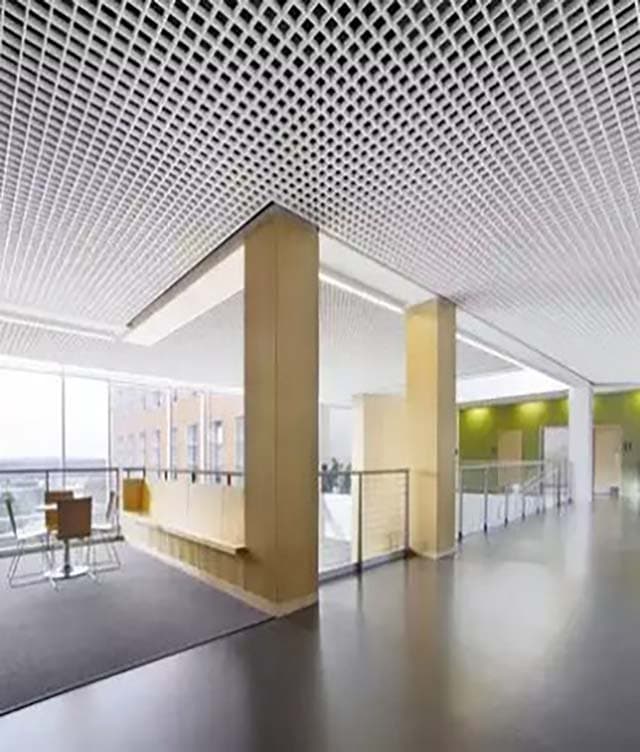

یکپارچگی شبکه سلول‌باز با روشنایی و تهویه
یکپارچگی شبکه سلول‌باز با روشنایی و تهویه

تنوع طراحی و سفارشی‌سازی

اندازه سلول

نیازمند تأیید واحد مهندسی آویزسازه

ارتفاع پروفیل U

نیازمند تأیید واحد مهندسی آویزسازه

ابعاد ماژول

۶۰۰×۶۰۰ میلی‌متر

رنگ‌بندی

رنگ‌های استاندارد و سفارشی پروژه

پوشش

رنگ پودری الکترواستاتیک، ۲۵ میکرون

درصد سطح باز

وابسته به اندازه سلول و ارتفاع پروفیل

چه زمانی این سیستم را انتخاب کنید؟

این سیستم را زمانی انتخاب کنید که:

  • عمق بصری باز و دید به پلنوم بخشی از مفهوم طراحی است
  • دسترسی سریع و مکرر به تأسیسات MEP لازم است
  • فضای پرتردد عمومی با نیاز به نصب سریع و نگهداری آسان دارید
  • سطح کاملاً بسته و قابل شست‌وشو ضروری نیست

مستندات بصری

این بصری‌ها برای مستندسازی فنی کامل سیستم در حال تهیه هستند.

  • در حال آماده‌سازیدیاگرام انفجاری قفل پروفیل U نر و ماده
  • در حال آماده‌سازیمقایسه اندازه سلول‌ها
  • در حال آماده‌سازیعکس یکپارچگی با MEP
  • در حال آماده‌سازینمای نزدیک اتصال شبکه
  • در حال آماده‌سازیاجرای بزرگ‌مقیاس تجاری یا پایانه

پرسش‌های متداول

سقف گریلیوم چه تفاوتی با سقف بسته دارد؟

گریلیوم سطحی شبکه‌ای و باز است که نور و هوا را عبور می‌دهد و دید به پلنوم را حفظ می‌کند؛ در حالی‌که سقف بسته سطحی پیوسته و پوشیده می‌سازد. نتیجه، عمق بصری بیشتر و دسترسی فوری به تأسیسات است.

آیا سقف سلول‌باز برای تأسیسات MEP مناسب است؟

بله. سطح باز شبکه امکان هماهنگی و دسترسی سریع به روشنایی، HVAC و سیستم‌های اعلام و اطفای حریق را فراهم می‌کند و یکی از مناسب‌ترین گزینه‌ها برای پلنوم فعال است.

اندازه سلول‌ها چگونه انتخاب می‌شود؟

اندازه سلول و ارتفاع پروفیل U براساس عمق بصری مدنظر، درصد سطح باز، شرایط روشنایی و الزامات تأسیساتی تعیین و توسط واحد مهندسی آویزسازه تأیید می‌شود.

چه زمانی سقف گریلیوم پیشنهاد نمی‌شود؟

زمانی که پلنوم باید کاملاً پنهان بماند، فضا بسیار پرگردوغبار و بدون برنامه نگهداری باشد، یا فضای استریل به سطح بسته و قابل شست‌وشوی کامل نیاز داشته باشد.

آیا این سیستم برای پروژه شما مناسب است؟

پروژه خود را برای ارزیابی سیستم گریلیوم ثبت کنید.

پس از ثبت، تیم مهندسی آویزسازه مشخصات پیشنهادی سیستم را برای بررسی اولیه آماده می‌کند.
